JX-CLWT100 是我們公司精心研發的科研級閉環風洞測試臺，專為PCB板和電子元件的熱特性分析而設計。該設備可在室溫至85℃范圍內準確控制測試環境溫度。它能產生最高7米/秒的氣流速度，并且可根據需求定制，提供最高50米/秒的氣流速度。

JX-CLWT100的透明測試艙門設計，讓操作者可以直觀地觀察樣品測試過程，并實時監控氣流情況。不同于開放式風洞，本設備采用閉環循環氣流設計，加熱系統可以快速將空氣加熱到預定溫度，滿足某些特定標準下對熱空氣測試環境的要求。

精確的控制系統和廣泛的溫度適用范圍使得JX-CLWT100風洞測試臺不僅能夠評估散熱器性能，還能用于空氣流速和溫度傳感器的校準工作。此設備配備了帶有圖形界面的控制器，簡化了風洞操作的自動化過程。通過頂部的艙門，可以輕松安裝或調整電路板、元件和傳感器。內置的導軌系統方便用戶安裝各種尺寸的測試樣品。側壁上的多個儀器端口，用于連接風洞控制器，方便進行各類傳感器的安裝和數據讀取。

技術參數：
風速范圍：0~7m/s
風速精度：±1%
風速均勻性：≤1%
溫度范圍：RT+5℃~85℃，（RT代表：環境溫度）
溫度精度：±1℃
溫度均勻性：≤2℃
溫度穩定時間：試驗過程，更換被測產品后，溫度再次穩定時間≤5min。被測產品的發熱量≤200W
測試區域范圍（W*D*H）mm：418mm*225mm*95mm
傳感器端口數目：6個
總體尺寸（L*W*H）mm：W2100mm*D700mm*H1030mm
功率：6KW
供電電壓/最大電流：AC380V/12A

用途：
1、元器件研究：為半導體器件、IC的結到環境熱阻的測試提供滿足JSD51-6標準要求的強制對流環境。
2、散熱器熱特性研究：可以測試不同尺寸的散熱器在不同對流條件下的熱特性和流阻。
3、PCB板研究：研究PCB板在特定環境下的熱量及流場分布。
4、流場可視化：在特制的測試段內，通過觀察煙霧或氣泡等手段直接觀察風洞內的流場分布。

特點：

（1）高溫測試：評估不同速度下高溫對元件和電源的影響。
（2）空氣動力學和壓降測試：測量元件和PCB板的阻力和壓降。
（3）流動特性：高速流動，湍流強度很低。
（4）風洞控制器：控制流速和溫度，同時査看測試數據和監控測試。
（5）元件測試：評估氣流對單個或多個元件的溫度和PCB板響應及可靠性的影響。
（6）快速訪問：通過測試段頂部開口快速更換測試樣品。
（7）傳感器端口：通過傳感器接口測量壓力、速度和溫度。
（8）散熱器特性:不同尺寸的散熱器在自然對流和強迫對流情況下的熱性能。
（9）傳感器校準：精確的溫度和速度控制可以對傳感器進行精確校準。
（10）多PCB板測試：測試實際的或模擬的PCB板的熱和氣流分布。

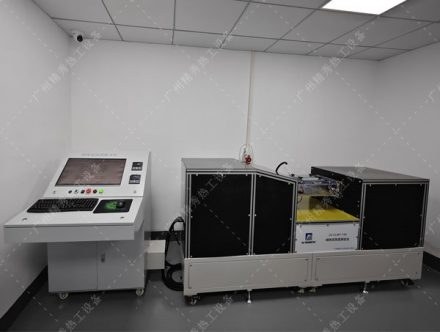

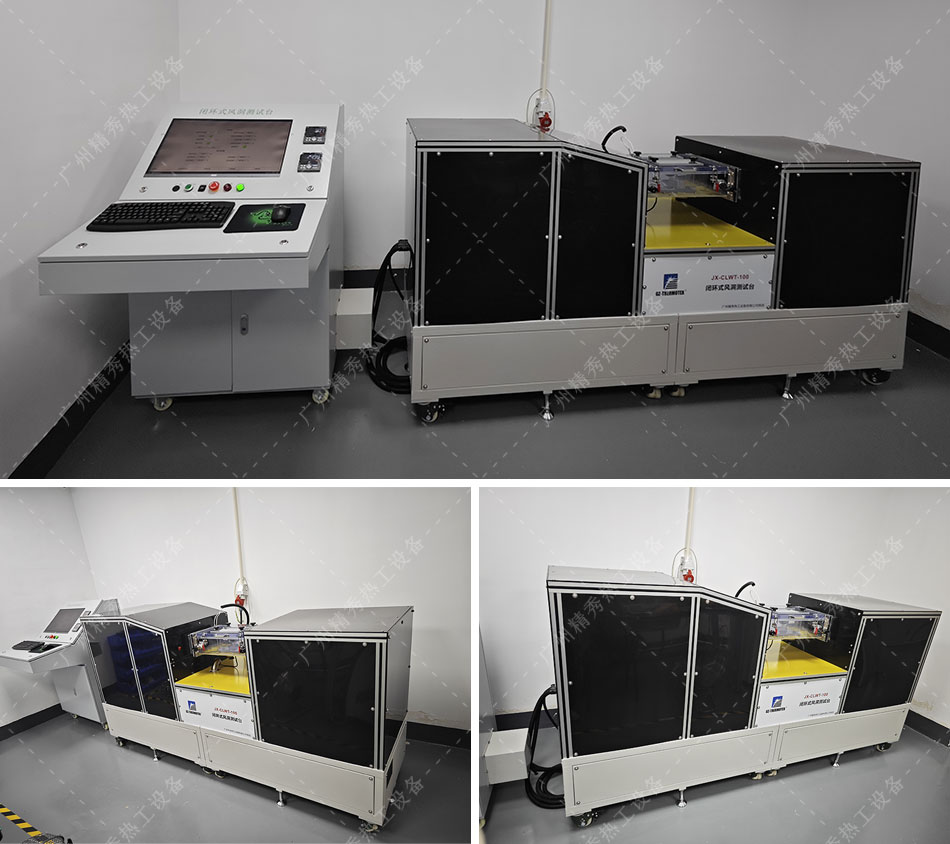

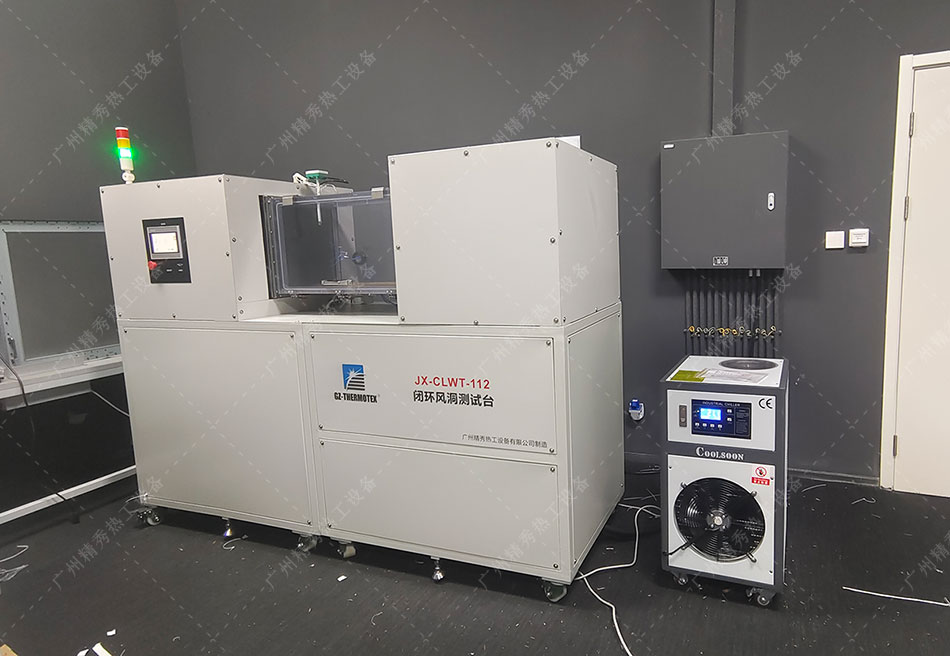

產品實拍：

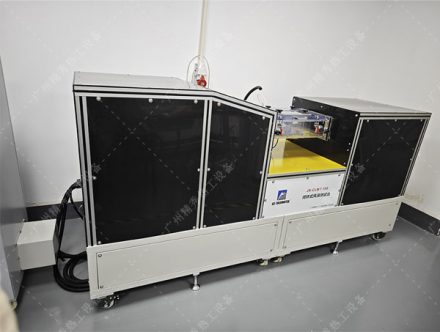

標準款閉環風洞測試臺：
